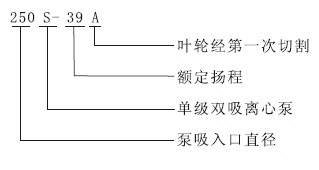

产品型号说明


产品特点

      1、结构紧凑、外形美观、运行平稳、噪声低；
      2、该系列泵的吸入口与排出口均在水泵轴心线的下方，检修时无需拆卸进出口管路及电机，只要将泵盖揭开即可将全部零件拆下进行维修；
      3、水泵轴封有优质机械密封和软填料密封两种方式，可供用户在不同使用场合下选用；
      4、经过静平衡校验的叶轮，用圆螺母固定在泵轴上，其轴向位置可通过圆螺母进行调整；
      5、泵通过弹性联轴器由电动机直接传动，必要时也可用内燃机传动；
      6、从传动方向看去，水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旋转)。

安装方法

     1、检查水泵和电动机应无损坏。
     2、水泵的安装高度，加上吸入管路的水力损失，及其速度能，不得大于样本规定的允许吸上真空高度值。基础尺寸应符合泵机组的安装尺寸。
     3、安装顺序：
     ①将泵放在埋有地脚螺栓的混凝土基础上，用调整其间的楔型垫块的方法校正水平，并适当拧紧地脚螺栓，以防走动。②在基础与泵地脚之间灌注混凝土。③待混凝土干涸后，拧紧地脚螺栓，并重新检查水泵的水平度。④校正电动机轴与泵轴的同心度。使两轴成一直线，在两轴外圆上的同轴允差为0.1mm，端面间隙沿圆周的不均匀允差0.3mm，(在连接出水管路及试运行后在分别校正一遍，仍应符合上述要求)。⑤在检查电动机转向与水泵转向一致后，装上联轴器及联接柱销。
     4、进出水管路应另设支架支撑，不得借泵体支撑。
     5、水泵与管路之间的结合面，应保证良好的气密性，尤其是进水管路，应严格保证不漏气，并且在装置上应无窝存空气的可能。
     6、如水泵安装在进水位以上时，为了灌泵起动，一般可装底阀。也可采用真空引水的方法。
     7、水泵与出水管路之间一般需装闸阀和止回阀(扬程小于20m的可不用)，止回阀装在闸阀的后面。
     以上所述的安装方法是指不配带公共底座的水泵机组。安装配带公共底座的泵，用调整底座与混凝土基础之间的楔形垫铁来校正机组的水平。然后在其间灌注混凝土。其安装原则与要求，和不配带公共底座的机组相同。
